Isolation extérieure et incendie : la règle du C+D en immeuble

La règle du C+D est la disposition qui empêche un feu sorti par une fenêtre de rentrer aussitôt par celle du dessus. Elle additionne deux longueurs mesurées sur la façade, à l'aplomb de deux baies superposées. C est la saillie horizontale de l'élément qui fait obstacle aux flammes au droit du plancher : nez de dalle, bandeau, larmier, dalle de balcon. D est la hauteur de mur plein comprise entre le haut de la baie basse et le bas de la baie haute. La somme des deux doit atteindre une valeur minimale fixée par la réglementation applicable au bâtiment. En dessous, la façade est réputée laisser le feu passer d'un logement à l'autre par l'extérieur.

Isoler par l'extérieur touche directement à cette règle, et c'est pour cette raison qu'un ravalement avec isolation sur un immeuble collectif n'est pas la même opération que sur une maison. L'isolant épaissit le mur, déplace le nu de la façade, et peut noyer le nez de dalle qui assurait le C. Il ajoute par ailleurs de la matière combustible sur toute la surface, dans une bande continue qui relie les étages entre eux. La réglementation répond aux deux problèmes en même temps : elle vérifie la géométrie, et elle encadre la nature du produit posé. Un immeuble d'habitation de trois étages sur rez-de-chaussée et un immeuble de vingt-cinq mètres ne relèvent pas des mêmes exigences ; la première chose à établir, avant toute discussion de système, est la famille à laquelle appartient le bâtiment.

Cet article traite le sujet du point de vue d'un conseil syndical ou d'un maître d'ouvrage qui lit un descriptif. Il ne remplace ni le texte réglementaire en vigueur, ni l'avis du bureau de contrôle, ni le document technique du système retenu — ce sont ces trois pièces qui font foi sur un chantier réel.

Première question : à quelle famille appartient l'immeuble

Le classement des bâtiments d'habitation en familles est le point d'entrée de toute la sécurité incendie du logement. Il ne dépend ni de l'année de construction, ni du matériau des murs, mais de la hauteur et de la desserte. Tout le reste en découle : les exigences de résistance au feu des planchers, les conditions d'accès des secours, et les dispositions de façade dont fait partie le C+D.

Les deux premières familles

La première famille regroupe les maisons individuelles isolées ou jumelées à un étage sur rez-de-chaussée au plus, et les maisons en bande à simple rez-de-chaussée. La deuxième famille couvre les maisons individuelles plus hautes ou en bande à étages, et les bâtiments collectifs comportant au plus trois étages sur rez-de-chaussée.

Sur ces bâtiments, la règle du C+D n'est en principe pas exigée. Cela ne veut pas dire que la sécurité incendie de la façade est indifférente : la réaction au feu des matériaux, l'isolation des locaux à risque, la protection des circulations restent traitées ailleurs dans le texte. Mais la vérification géométrique entre baies superposées, qui occupe tant de place dans un dossier de troisième famille, n'y figure pas sous la même forme.

La troisième famille, A et B

La troisième famille commence au-dessus de trois étages sur rez-de-chaussée et va jusqu'à un plancher bas du logement le plus haut situé à vingt-huit mètres du sol accessible aux engins de secours. Elle se scinde en deux sous-familles, selon la hauteur, le nombre d'étages et la possibilité pour les secours d'atteindre l'escalier depuis la voie. La troisième famille A suppose une desserte favorable ; la troisième famille B recouvre les cas où cette desserte n'est pas assurée, avec des exigences renforcées.

C'est sur cette famille que se joue la majorité des opérations de ravalement avec isolation en copropriété. Les barres et les tours des années 1960 à 1980, celles qui arrivent aujourd'hui en fin de vie d'enduit et qui sont visées par les programmes de rénovation énergétique, y tombent presque toutes. Le C+D y est exigé, et le remplacement d'un système de façade y est un point de contrôle.

La quatrième famille et le seuil des immeubles de grande hauteur

Au-delà de vingt-huit mètres et jusqu'à cinquante mètres pour le plancher bas du dernier niveau, on est en quatrième famille. Les exigences y montent encore, et l'isolation extérieure combustible y devient difficile à justifier sans dispositions lourdes. Passé cinquante mètres, le bâtiment quitte le règlement de l'habitation pour celui des immeubles de grande hauteur, qui est un régime distinct avec ses propres exigences de façade.

Un immeuble qui change de famille change de règles. Une surélévation, un aménagement de combles, la création d'un niveau habitable en toiture peuvent faire basculer un bâtiment d'une famille à la suivante — et rendre non conforme une façade qui l'était.

C et D : ce que chaque lettre mesure exactement

La confusion la plus fréquente consiste à croire que le C+D mesure une distance entre deux fenêtres. Ce n'est pas cela. Il mesure la longueur du chemin que la flamme sortie de la baie inférieure doit parcourir, en contournant les obstacles, avant d'atteindre la baie supérieure. C'est un raisonnement de trajectoire, pas de vide sanitaire.

D se mesure verticalement, du linteau de la baie basse à l'appui de la baie haute. C'est la hauteur de façade pleine, en partie courante, sans ouverture. Sur un immeuble à grandes baies et allèges basses, ce D est court : la façade est vitrée sur une grande part de sa hauteur d'étage.

C se mesure horizontalement, en saillie du nu de la façade, et ne compte que si l'élément qui la produit résiste réellement au feu et reste en place pendant l'incendie. Un nez de dalle en béton fait un C. Un bandeau rapporté en matériau léger, une casquette décorative collée, une jardinière ne font rien du tout. Un balcon en dalle pleine coulée avec le plancher fait un C, sous réserve de ce qui traverse la dalle.

Lire un C+D sur une coupe de façade

Sur une coupe, la vérification tient en trois gestes. On repère la baie du niveau N et celle du niveau N+1 à la même verticale. On mesure le mur plein entre les deux. On mesure la saillie de tout ce qui dépasse entre les deux, en s'assurant que cette saillie est bien franche et continue sur la largeur concernée.

L'isolation extérieure intervient sur les trois. Elle rehausse le nu, donc réduit la saillie relative du nez de dalle jusqu'à l'annuler si l'épaisseur d'isolant atteint celle de la saillie. Elle ne change pas D, mais elle ajoute une couche combustible continue devant lui, ce qui déplace la question du vide vers celle de la matière. Et elle vient au contact des balcons, où le passage de l'isolant autour de la dalle est le point le plus délicat du chantier.

Une saillie ne se juge pas au réglet posé sur la façade finie. Elle se juge sur la coupe, isolant compris, revêtement compris, avec ses tolérances de pose. Un descriptif qui annonce un C sans dire à partir de quel nu il est mesuré ne dit rien.

La masse combustible, le second terme de l'équation

La valeur minimale à atteindre pour C+D n'est pas unique. Elle dépend de ce que la façade elle-même peut apporter comme combustible au feu qui sort de la fenêtre. C'est la logique de la masse combustible mobilisable : plus la façade est susceptible de nourrir la flamme, plus la distance à respecter entre deux baies est grande.

Concrètement, la valeur de référence retenue par l'instruction technique applicable aux façades est de l'ordre du mètre, et elle est relevée lorsque la masse combustible mobilisable rapportée à la surface de baie dépasse un seuil. Les valeurs exactes, et la façon de calculer cette masse, figurent dans le texte en vigueur : elles ont évolué, et elles ne se citent pas de mémoire dans un marché. Ce qu'il faut retenir du mécanisme, en revanche, est stable et suffit à lire un descriptif.

Ce mécanisme a deux conséquences pratiques. La première : à géométrie de façade constante, changer d'isolant peut faire basculer un bâtiment d'une exigence à l'autre. Un système à isolant minéral et un système à isolant plastique alvéolaire n'apportent pas la même masse combustible, et n'appellent donc pas la même vérification. La seconde : le calcul porte sur l'ensemble de la façade, pas sur le seul isolant. L'enduit, les colles, les profilés, les habillages, les stores et leurs coffres comptent chacun pour leur part.

C'est aussi pourquoi le C+D ne se règle pas en fin de chantier. Il se règle au moment où l'on choisit le système, c'est-à-dire au moment du descriptif — donc avant l'assemblée générale qui vote les travaux, pas après.

Bandes filantes et recoupements : la réponse quand l'isolant est combustible

Quand la géométrie ne suffit pas, ou quand l'isolant retenu est combustible, la réponse passe par le recoupement de la couche isolante. Le principe est simple : on interrompt la continuité du matériau qui peut brûler, par des éléments incombustibles disposés horizontalement, de manière à ce qu'un feu propagé dans l'épaisseur de l'isolant ne puisse pas remonter d'un niveau au suivant sans franchir une barrière minérale.

Où se pose une bande filante

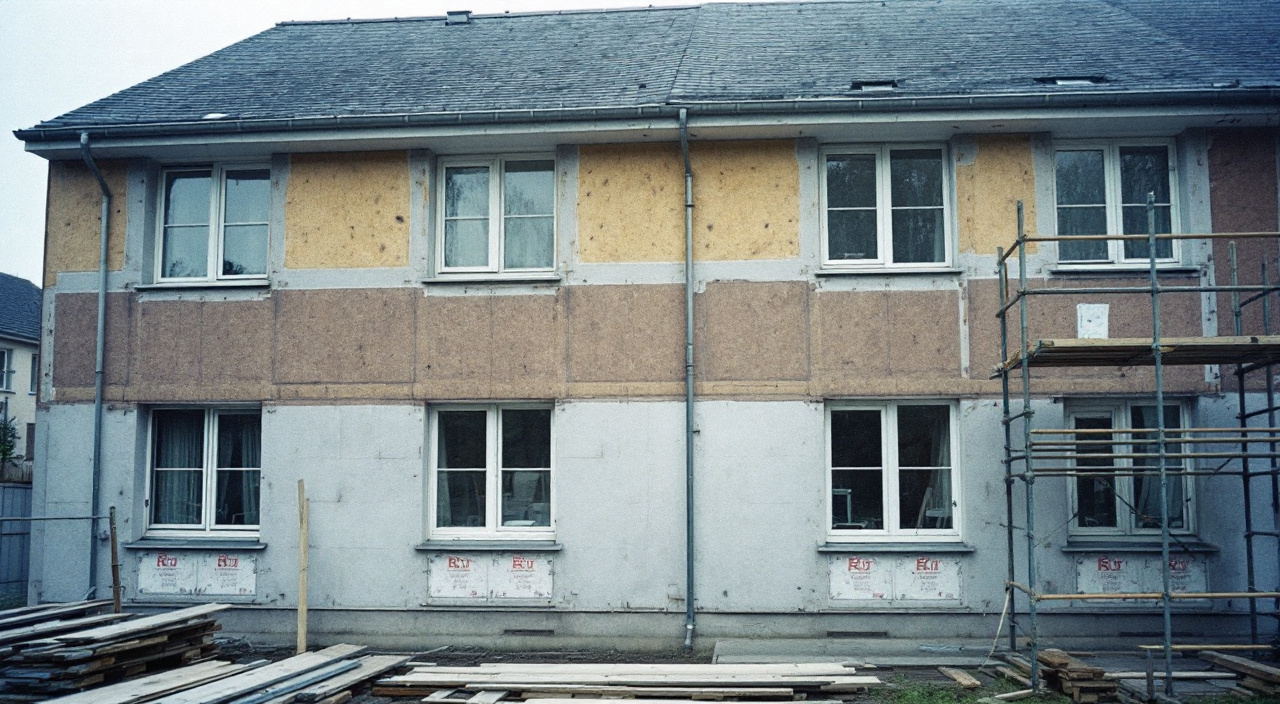

Une bande filante est une bande d'isolant incombustible — laine de roche en lamelles, le plus souvent — intégrée dans le plan de l'isolant courant. Elle se pose au droit des planchers, ou en linteau au-dessus des baies, selon le système et la configuration. Sa hauteur, sa densité, son mode de fixation et son raccordement à l'enduit ne sont pas au choix de l'entreprise : ils sont fixés par le document technique du système, celui-là même qui a servi de base à l'évaluation du procédé.

Trois erreurs se rencontrent sur ce poste, et toutes trois se voient au moment de la pose :

• la bande interrompue. Une descente d'eau pluviale, un fourreau, un support de garde-corps traversent la bande et la coupent. Le recoupement n'est plus continu ; il ne remplit plus sa fonction.
• la bande mal fixée. Une lamelle de laine de roche ne se colle pas comme une plaque de polystyrène : elle est plus lourde, elle appelle un calepinage de chevilles propre et un collage adapté. Une bande qui se décolle sous l'enduit ne tiendra pas davantage sous la flamme.
• la bande déplacée. Posée trente centimètres trop bas parce que le niveau de plancher réel ne correspondait pas au plan, elle ne se trouve plus là où le calcul l'avait mise.

Ce qu'un recoupement ne rattrape pas

Le recoupement traite la propagation dans l'épaisseur de l'isolant. Il ne traite pas la propagation par le vide, à l'extérieur de la façade, d'une baie à l'autre. Si le C+D géométrique n'est pas atteint, ajouter des bandes filantes ne le rend pas atteint : ce sont deux dispositions distinctes qui répondent à deux chemins de feu différents. Un descriptif qui présente les bandes comme la solution au C+D confond les deux.

Il ne rattrape pas davantage un vide d'air non recoupé derrière un bardage. Sur un système à lame d'air ventilée, la question du recoupement se pose une seconde fois, sur la lame elle-même, avec ses propres dispositifs.

Réaction au feu : ce que classe l'isolant, ce que classe le système

Les matériaux de construction sont classés par leur réaction au feu selon les euroclasses, de A1 à F. A1 désigne un matériau qui n'apporte aucune contribution au feu ; les classes suivantes descendent progressivement jusqu'aux matériaux très facilement inflammables. Deux indices complètent la lettre : s pour la production de fumée, de s1 à s3, et d pour les gouttelettes ou débris enflammés, de d0 à d2. En façade, l'indice d compte : des gouttes enflammées qui tombent sur l'échafaudage ou sur l'entrée d'immeuble créent un second foyer.

Le point à comprendre, et il est constamment escamoté dans les argumentaires, est que le classement de l'isolant nu et le classement du système ne sont pas la même donnée. Un isolant peut être classé bas en réaction au feu et le système fini — isolant, sous-enduit, armature, finition — être classé nettement mieux, parce que le parement protège l'isolant. Inversement, un bon classement de système ne dit rien de ce qui se passe si le parement est absent, percé ou non encore posé.

C'est la raison pour laquelle un procédé d'isolation extérieure ne se juge pas sur une fiche produit isolée, mais sur son évaluation technique complète : le document qui décrit le procédé, les composants qui le constituent, les configurations couvertes, et les dispositions de sécurité incendie associées. Une fiche commerciale qui affiche une lettre sans dire si elle porte sur le composant ou sur l'ouvrage fini ne permet aucune vérification.

Au-dessus de la caractérisation en laboratoire des composants, il existe un essai de façade en vraie grandeur, mené sur une maquette d'angle avec baies, qui reproduit un feu sortant par une fenêtre et observe le comportement de la façade complète. C'est cet essai, ou une appréciation de laboratoire qui s'y réfère, qui permet à un procédé d'être admis dans des configurations que le calcul seul ne couvrirait pas. Quand un descriptif mentionne une appréciation de laboratoire, il faut savoir de quelle configuration elle parle : une appréciation est délivrée pour un cas précis, pas pour un catalogue.

Balcons, descentes, coffres : là où les dispositions se perdent

Les dispositions de sécurité incendie d'une façade isolée se perdent rarement en partie courante. Elles se perdent aux points singuliers, c'est-à-dire aux endroits où la façade cesse d'être un mur plat. Ces points sont peu nombreux et se listent avant le chantier.

Les balcons. Une dalle de balcon traverse le plan d'isolation. Trois traitements existent : arrêter l'isolant contre la dalle, isoler la sous-face et le chant, ou traiter le balcon comme un élément à part. Chacun a des conséquences sur le C, sur le pont thermique et sur l'étanchéité. Le seul mauvais traitement est celui qui n'est pas décrit dans le devis et qui se décide sur l'échafaudage.

Les descentes d'eau pluviale. Une descente en matériau plastique fixée devant l'isolant est un conduit vertical continu sur toute la hauteur du bâtiment. Sa reprise fait partie du chantier de façade et son tracé doit être compatible avec les recoupements. La question du dévoiement des descentes se pose de toute façon lorsqu'on épaissit un mur, comme se posent celles des câbles, des coffrets et des supports fixés en façade.

Les coffres de volets roulants. Un coffre est une réservation dans le mur, au droit du linteau, c'est-à-dire exactement là où se joue le D. Un coffre mal traité crée un passage direct entre l'intérieur du logement et l'épaisseur de la façade. Le remplacement de menuiseries au même moment que l'isolation, fréquent en copropriété, rend ce point critique : le calage de la nouvelle fenêtre dans l'épaisseur de l'isolant, l'étanchéité du tableau et le traitement du coffre relèvent d'une même étude.

Les traversées et les fixations. Chaque platine, chaque support de garde-corps, chaque fourreau de ventilation traverse le système. Multipliées par le nombre de logements, ces traversées deviennent le vrai sujet du chantier. Un plan de calepinage des traversées, remis avant le début des travaux, coûte moins cher qu'une reprise après contrôle.

Les jonctions avec les autres parois. Acrotère, sous-face de dalle basse, jonction avec un immeuble mitoyen, retour de tableau : ce sont des interfaces où le système change de nature et où les dispositions doivent être décrites explicitement.

Ce que le descriptif d'un marché de ravalement doit porter

Une copropriété qui engage un ravalement avec isolation signe un marché de travaux dont le descriptif est la pièce déterminante. C'est lui qui fixe ce qui sera posé, et c'est à lui qu'on se référera si un désordre apparaît. Sur le volet incendie, un descriptif complet porte les éléments suivants — leur absence est un signal, pas un détail de rédaction.

• la famille du bâtiment, énoncée et justifiée, avec la hauteur du plancher bas du dernier niveau habitable.
• le procédé retenu, identifié par son document technique, avec la référence de la version applicable, et non par la seule marque commerciale.
• les épaisseurs et les natures d'isolant, en partie courante et en bandes, ainsi que le classement de réaction au feu du système fini.
• le plan de calepinage des recoupements, ou à défaut la règle qui le détermine : au droit des planchers, en linteau, à tous les niveaux ou par intervalles.
• le traitement détaillé de chaque point singulier listé plus haut, sous forme de coupes ou de croquis annexés.
• l'intervention d'un contrôleur technique, sa mission, et le moment où ses avis sont attendus dans le calendrier.
• le sort des ouvrages existants déposés : anciens bandeaux, garde-corps, coffres, descentes.

Ce descriptif est aussi ce qui protège la copropriété dans le temps. En cas de désordre, la discussion portera sur l'écart entre ce qui était prévu et ce qui a été fait ; un descriptif vague rend cet écart indémontrable. Les mécanismes de la garantie décennale appliquée à un ravalement supposent qu'on puisse dire ce qui était dû. Sur le plan de la décision collective, le calendrier compte autant que le contenu : les études préalables et les avis techniques doivent être disponibles avant le vote, ce que suppose déjà la préparation d'un dossier lorsqu'il s'agit de faire voter un ravalement en copropriété et de le financer.

Enfin, ces exigences ne s'ajoutent pas seulement les unes aux autres : elles s'articulent avec les règles de mise en œuvre courantes de l'enduit et de son support, que couvrent les DTU de l'enduit de façade. Une bande de recoupement bien placée mais mal enduite n'est ni conforme, ni durable.

Un dernier point mérite d'être posé clairement. L'obligation d'isoler lors d'un ravalement important existe, avec ses cas de dérogation, et la sécurité incendie fait partie des raisons techniques qui peuvent conduire à réexaminer une solution. Le sujet est traité en propre dans les cas de dérogation à l'obligation d'isoler en ravalant, et il ne se décide pas sur une impression : une impossibilité technique se documente.

Questions fréquentes

Le C+D s'applique-t-il à une maison individuelle ?

En principe non. Les maisons individuelles relèvent des deux premières familles de bâtiments d'habitation, où la vérification du C+D entre baies superposées n'est pas exigée sous cette forme. Cela ne dispense d'aucune des autres règles : réaction au feu des matériaux, protection des locaux à risque, distance aux constructions voisines. Un pavillon isolé par l'extérieur reste soumis aux règles de mise en œuvre du procédé et aux règles d'urbanisme.

Une isolation en laine de roche dispense-t-elle du C+D ?

Non. Le choix d'un isolant incombustible réduit la masse combustible de la façade, donc peut abaisser l'exigence de C+D applicable, et peut supprimer le besoin de bandes de recoupement. Mais l'exigence géométrique elle-même ne disparaît pas : elle reste à vérifier sur les baies superposées, avec la valeur qui correspond à la façade réellement projetée. C'est une exigence sur le vide, pas seulement sur la matière.

Qui vérifie le C+D sur un chantier de copropriété ?

La vérification relève de la maîtrise d'œuvre, sur la base des plans et du procédé retenu, et le contrôleur technique en donne un avis quand une mission de sécurité lui est confiée. Le syndic n'a pas à la faire lui-même ; il doit en revanche s'assurer que quelqu'un l'a faite, que c'est écrit, et que l'avis figure au dossier avant l'ordre de service. Sur les immeubles concernés, l'absence d'avis est en soi une anomalie de dossier.

Peut-on isoler par l'extérieur un immeuble de plus de vingt-huit mètres ?

C'est possible, mais le cadre change. Au-delà de ce seuil on entre en quatrième famille, où les exigences de façade sont plus strictes et où les procédés admis sont plus restreints, notamment quant à la nature des isolants et aux dispositions de recoupement. La faisabilité se détermine bâtiment par bâtiment, à partir du procédé et de son évaluation, et non par une réponse générale.

Un immeuble ancien non conforme au C+D doit-il être mis en conformité au moment du ravalement ?

Le principe est qu'un ravalement ne dégrade pas la situation existante. Une façade qui n'atteignait pas la valeur avant travaux n'a pas nécessairement à être reprise dans sa géométrie, mais les travaux ne doivent pas la rendre plus défavorable — or c'est exactement ce que fait une isolation qui noie un nez de dalle. C'est le point qui justifie, sur ces bâtiments, une étude préalable plutôt qu'une transposition de solution standard. Les copropriétés qui préparent un plan pluriannuel de travaux ont intérêt à traiter la question au moment du diagnostic, comme le montre le cas des façades des ensembles construits dans les années 1980, et non au moment du devis.
