Garde-corps et allèges après une isolation extérieure : la règle

Ce que l'isolant déplace, et ce qu'il ne déplace pas

Une isolation par l'extérieur ne fait pas baisser, à elle seule, la hauteur de vos garde-corps. Cette hauteur se mesure à l'intérieur, du sol fini jusqu'au sommet de la protection, et l'isolant est posé dehors : la garde reste celle d'avant. Ce que l'isolant déplace, c'est le nu extérieur du mur. Il avance de l'épaisseur du complexe, isolant plus finition. Tout ce qui ressortait de la façade — appuis de fenêtre, seuils, barres d'appui, garde-corps rapportés, consoles — se retrouve d'un coup moins saillant, voire noyé.

Trois postes sont donc à reprendre, et ils doivent être au devis avant signature. Les appuis de baie : ils doivent continuer à ressortir du nouveau nu, garder leur pente et rejeter l'eau au-delà de la finition, sinon l'eau ruisselle sur l'enduit neuf. Les garde-corps et barres d'appui fixés en façade : déposés puis reposés en avant de l'isolant, avec des fixations plus longues, ancrées dans le support porteur et non dans l'isolant. Tout ce qui remonte un niveau de sol : isolation d'un balcon ou d'une terrasse, nouveau revêtement, relevé d'étanchéité. Là, et seulement là, la garde diminue vraiment — parce que le plancher monte pendant que le garde-corps reste où il est.

Le reste de cet article détaille le mécanisme de chacun de ces trois points, la façon dont on le vérifie, qui doit l'avoir prévu, et à quel moment le retard se paie.

Comment se mesure une hauteur de protection

La règle de base tient en une phrase : une protection s'apprécie depuis la surface sur laquelle une personne se tient, jusqu'au sommet de l'élément qui l'empêche de basculer. Le code de la construction et de l'habitation impose ces protections aux baies, loggias et parties en surplomb des logements ; leurs dimensions relèvent de la norme française consacrée aux garde-corps, la NF P01-012. En habitation, la valeur de référence pour une protection courante est d'un mètre au-dessus du sol fini.

Deux notions de cette norme comptent ici. La zone de stationnement normal : la surface d'où l'on peut se pencher, qui n'est pas toujours le sol — un appui large, un muret, un meuble bas déplacent le raisonnement. La profondeur de l'élément de protection : plus l'obstacle est épais, moins on bascule facilement au-dessus, et la norme en tient compte.

Le sol fini, pas la dalle

Le point de départ de la mesure est le sol fini, revêtement compris. Une chape, un carrelage collé, un parquet flottant sur sous-couche, une isolation de plancher : chaque couche ajoutée monte le point de départ et ampute la hauteur disponible d'autant. Un garde-corps qui était juste à la limite avant travaux passe dessous après. C'est le mécanisme le plus banal et le plus souvent oublié, parce qu'il vient d'un lot — le revêtement de sol, l'étanchéité — que personne ne rapproche du lot façade.

Sur un balcon ou une terrasse, l'enchaînement est le même en plus visible. On isole la dalle, on pose une nouvelle étanchéité, un relevé, une protection lourde ou des dalles sur plots ; le niveau de circulation monte de plusieurs centimètres, et le garde-corps existant se retrouve trop bas. Aucun texte ne dispense de reprendre cette hauteur au motif que le garde-corps était conforme quand il a été posé : c'est l'ouvrage livré après travaux qui doit l'être.

L'épaisseur de l'allège, et pourquoi l'isolant ne la « rachète » pas

La tentation est réelle : puisque la norme admet une hauteur de protection réduite quand l'élément est très épais, l'isolant posé sur la face extérieure de l'allège épaissit le mur, donc il devrait faire gagner cette tolérance. Le raisonnement ne tient pas dans le cas général, pour deux raisons.

D'abord, ce qui est pris en compte n'est pas l'épaisseur du mur mais la profondeur de l'obstacle au niveau où l'on se penche, et sa capacité à empêcher le basculement. Au-dessus d'une allège isolée, la partie ajoutée est un appui en pente, souvent une tôle pliée, parfois en porte-à-faux : ce n'est ni une assise ni un obstacle stable. Ensuite, le seuil d'épaisseur qui ouvre la tolérance et la hauteur réduite correspondante sont écrits dans le texte, avec des conditions précises. C'est exactement le genre de point sur lequel il ne faut pas travailler de mémoire ni de seconde main : on lit la norme, ou on fait trancher par le bureau de contrôle quand il y en a un.

En pratique, en immeuble, c'est le contrôleur technique qui arbitre, et il arbitre sur le texte. En maison individuelle, il n'y a personne pour arbitrer avant le sinistre : la prudence est de ne rien gagner sur ce terrain.

L'appui de fenêtre : la pièce qui décide du reste

L'appui — la pièce basse de la baie, sous la menuiserie — n'est pas un ornement. C'est un ouvrage de rejet d'eau. Il collecte ce qui ruisselle sur le vitrage et le dormant, le conduit vers l'extérieur, et le largue assez loin du mur pour que la façade reste sèche. Une isolation extérieure attaque directement les trois fonctions qui permettent ce travail.

Saillie, pente, larmier : les trois fonctions à conserver

La saillie est le débord de l'appui au-delà du nu fini. Avant travaux, elle se mesure depuis l'enduit existant. Après pose de l'isolant et de sa finition, le nu avance ; si l'appui n'est pas prolongé d'autant, sa saillie fond, s'annule, ou devient négative — l'appui est alors en retrait, et l'eau qu'il évacue coule sur l'isolant.

La pente conduit l'eau vers l'avant. Un appui rallongé par une pièce mal calée peut se retrouver à contre-pente sur sa partie neuve : l'eau stagne, gèle, et repart vers la menuiserie.

Le larmier — la goutte d'eau, la rainure ou le pli en sous-face du nez — décroche la goutte et l'empêche de revenir sous l'appui par capillarité. Sans lui, l'eau contourne le nez, revient vers le mur, et salit puis dégrade la finition juste sous la fenêtre. Les coulures noires verticales sous les baies d'une façade récente ont presque toujours cette origine.

Les valeurs de saillie, de pente et de forme du larmier ne s'improvisent pas : elles figurent dans les documents techniques unifiés qui régissent la maçonnerie et la pose des menuiseries, et, pour l'isolation, dans le document technique du système employé. Le principe à retenir sur un chantier est plus simple : après travaux, l'appui doit toujours ressortir franchement du nouveau nu, pencher vers l'extérieur, et décrocher la goutte. Les règles de l'art applicables aux enduits et à leurs supports tiennent le même raisonnement pour tous les points singuliers d'une façade : un point singulier mal traité ruine la performance de la surface courante.

Rejingot et retours latéraux

Le rejingot est la petite surélévation à l'arrière de l'appui, contre laquelle la menuiserie vient s'asseoir. Il empêche l'eau poussée par le vent de passer sous le dormant. Deux erreurs classiques l'annulent lors d'une isolation. Poser une bavette par-dessus l'appui existant sans relevé à l'arrière : la bavette recouvre le rejingot et supprime sa fonction. Ou araser l'appui pour laisser passer l'isolant, en emportant le rejingot au passage.

Les côtés comptent autant. Un appui doit se prolonger latéralement au-delà des tableaux, avec un relevé ou une oreille, sinon l'eau part sur le côté et s'infiltre à la jonction entre l'appui et l'isolant du tableau. Sur une façade isolée, ce point est le premier à noircir, parce que l'isolant du tableau est mince et que la finition y est plus fragile.

Recouper l'appui, le prolonger, ou poser une bavette

Trois solutions existent, et le choix n'est pas neutre.

• Prolonger l'appui existant par une pièce rapportée, calée et scellée, avec une pente et un nez neufs. Solution lourde, adaptée aux appuis en pierre ou en béton que l'on veut conserver visibles.

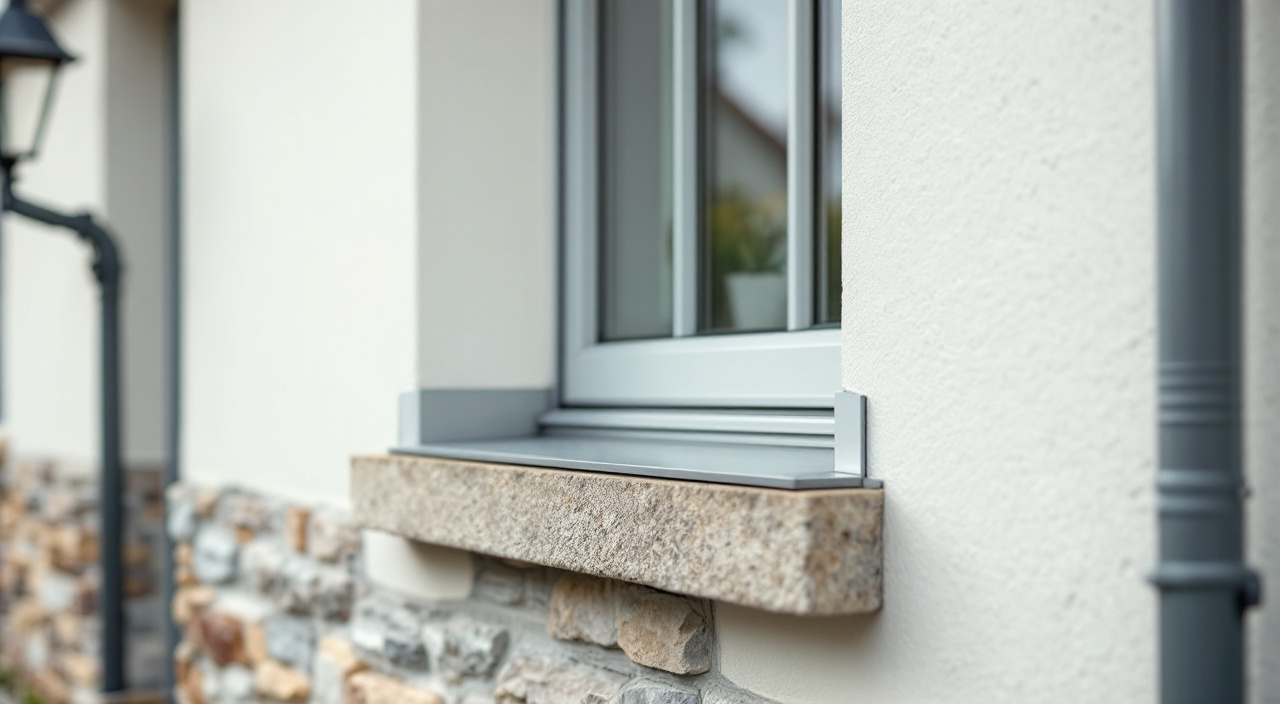

• Poser une bavette métallique par-dessus l'appui, débordant du nouveau nu, avec relevé arrière contre le dormant et retours latéraux. C'est la solution courante en isolation sous enduit ; elle exige un support continu sous la bavette, faute de quoi la tôle vibre et se déforme.
• Recouper l'appui pour laisser passer l'isolant devant la maçonnerie, puis reconstituer un appui complet. C'est la seule voie quand l'appui existant est trop court pour être conservé, mais elle touche à la maçonnerie et suppose de refaire le calfeutrement de la menuiserie.

Dans les trois cas, la jonction entre la pièce d'appui et l'isolant est un point singulier : c'est le document technique du système d'isolation qui dit comment elle se traite, avec quels profilés et quels joints. Un système n'est couvert que mis en œuvre selon son propre référentiel.

Reposer un garde-corps par-dessus l'isolant

Une barre d'appui, un garde-corps de fenêtre ou de balcon fixé sur la façade doit être déposé avant l'isolation, puis reposé. Reposé, pas remis : entre les deux, sa géométrie de fixation a changé.

Le bras de levier, l'ancrage et l'entretoise

Un garde-corps reçoit des efforts horizontaux : une poussée sur la lisse haute se transmet aux platines de fixation. Quand on déporte la platine vers l'avant de l'épaisseur de l'isolant, on allonge le bras de levier entre le point d'application de l'effort et le point d'ancrage. Le même effort produit un moment plus grand, donc un arrachement plus fort sur la cheville. Ce n'est pas un détail de pose : c'est un calcul, qui dépend de l'épaisseur traversée, de la nature du support et du type d'ancrage.

Trois principes s'appliquent sans exception.

• L'ancrage se fait dans le support porteur, maçonnerie ou béton, jamais dans l'isolant, jamais dans le seul enduit de finition, jamais dans l'ossature d'un bardage si celle-ci n'a pas été calculée pour cela.
• L'isolant ne doit pas être comprimé par le serrage. On interpose une pièce rigide traversante — entretoise, manchon, plot — qui reprend la compression, sinon l'isolant flue avec le temps et la fixation se desserre toute seule. Un garde-corps qui « bouge un peu » deux ans après une isolation vient presque toujours de là.
• Chaque percement est un trou dans la peau du mur. Il se traite : étanchéité au droit de la traversée, orientation qui ne fasse pas entonnoir, et reprise de la finition autour de la platine.

Sur un support en bardage, la logique est identique mais l'itinéraire de l'effort passe par l'ossature : la pose d'un bardage rapporté sur un mur existant suppose que les points de reprise de charge aient été prévus au moment de l'implantation des rails, pas percés après coup au hasard.

Dernier point souvent négligé : la protection d'une baie ne se juge pas seulement en hauteur. L'écartement des éléments, la présence d'un remplissage, la résistance de l'ensemble font partie des exigences. Si l'ancien garde-corps ne les tenait déjà pas, le remettre à l'identique ne le rend pas conforme — et l'entreprise qui le repose engage sa responsabilité sur ce qu'elle livre.

Qui doit le prévoir, et ce que le devis doit dire

Ces reprises relèvent de l'entreprise qui exécute l'isolation, ou du maître d'œuvre s'il y en a un. Ce sont des points singuliers indissociables de l'ouvrage : une façade isolée dont les appuis ne rejettent plus l'eau n'est pas une façade isolée avec un défaut annexe, c'est une façade mal faite. Le professionnel a un devoir de conseil : il doit signaler avant travaux ce que l'épaisseur choisie impose de reprendre.

Encore faut-il que cela se retrouve écrit. Un devis d'isolation extérieure chiffré au seul mètre carré de mur, sans ligne de points singuliers, laisse toute la place à un avenant. Le devis doit faire apparaître, en postes distincts et en quantités :

• l'épaisseur totale du complexe isolant retenue, finition comprise — c'est elle qui commande tout le reste ;
• le traitement des appuis : nombre de baies, solution retenue, longueur développée, matière et teinte des bavettes, retours latéraux ;
• la dépose et la repose des garde-corps et barres d'appui : nombre, mètres linéaires, type de fixation, entretoises, reprise d'étanchéité ;
• la mise en conformité éventuelle des hauteurs de protection, si un niveau de sol est repris ;
• le traitement des tableaux et des seuils, et la réduction de clair de jour qui en résulte ;
• qui fournit quoi, et ce qui reste à la charge du client.

Les mentions que la loi impose à un devis ne rendent pas ce détail obligatoire ligne à ligne, mais un devis muet sur ces postes est un devis incomplet, et il faut le faire compléter avant de signer. Aucune fourchette de prix ne peut être donnée ici : le coût dépend du nombre de baies, de la longueur développée des bavettes, de la nature des appuis existants, de l'accès, et du fait que l'échafaudage est déjà monté ou non. La seule manière d'obtenir un chiffre juste est de faire chiffrer ces postes séparément par deux ou trois entreprises, sur le même métré, avec le même détail — et de comparer poste par poste, pas en bas de page.

Quand cela se découvre trop tard

Le scénario est presque toujours le même. L'isolant est posé, la finition est faite, l'échafaudage est démonté, et l'on découvre que les appuis affleurent, ou que le garde-corps ne peut plus être reposé sans percer une façade neuve. La reprise coûte alors le remontage d'un échafaudage, l'ouverture ponctuelle de la finition, et un raccord qui se verra.

Quelques moments charnières où le défaut se révèle :

• À la réception, si l'on pense à regarder les appuis et les fixations. C'est le bon moment : les réserves sont inscrites au procès-verbal et l'entreprise doit les lever.
• À la première pluie battante, quand les coulures apparaissent sous les baies. Le lien de cause à effet est visible, mais l'échafaudage est parti.
• Au premier hiver, quand l'eau retenue sur un appui à contre-pente gèle et décolle la finition.
• Deux ans après, quand un garde-corps posé sans entretoise se desserre. Les équipements de façade encore couverts par la garantie biennale relèvent alors d'un régime particulier, avec un délai court à ne pas laisser filer.
• À la vente ou à la mise en location, quand un diagnostiqueur ou un acquéreur relève une hauteur de protection insuffisante.

Sur le plan de la responsabilité, il faut distinguer. Un défaut de rejet d'eau qui laisse pénétrer l'humidité dans le mur touche la destination de l'ouvrage : on est dans le champ des garanties de construction. Une hauteur de protection insuffisante livrée après travaux est d'abord une non-conformité contractuelle, et une question de sécurité — elle se traite sans attendre, indépendamment de la discussion sur qui paie.

Vérifier soi-même, avant et après

Avant travaux, la vérification tient en quelques gestes, et elle se fait devis en main.

Mesurez la saillie actuelle de vos appuis, du nu de la façade jusqu'au nez, et comparez-la à l'épaisseur totale annoncée du complexe isolant. Si l'épaisseur annoncée est proche ou supérieure à la saillie mesurée, l'appui sera noyé : la solution de reprise doit être écrite noir sur blanc. Mesurez ensuite, à l'intérieur, la hauteur entre le sol fini et le point haut de chaque protection de baie, et notez celles qui sont proches de la limite. Demandez enfin si un niveau de sol est repris quelque part — balcon, terrasse, loggia, seuil d'entrée — car c'est le seul cas où l'isolation fait réellement descendre la garde.

Regardez aussi ce qui traverse la façade et qui n'est pas un garde-corps : ce raisonnement vaut pour tout élément fixé au mur. Les grilles d'entrée d'air en font partie, et une isolation ne doit pas les boucher ni les enterrer derrière l'isolant.

Après travaux, avant de signer la réception, faites le tour avec une liste courte : chaque appui ressort-il du nu fini ? La pente va-t-elle bien vers l'extérieur ? Y a-t-il un décrochement en sous-face du nez ? Les côtés sont-ils fermés par un retour ? Chaque garde-corps est-il ferme quand on le pousse ? Les platines sont-elles posées sur une pièce rigide et non directement sur l'isolant ? Les percements sont-ils traités ?

Deux points administratifs pour finir. En copropriété, garde-corps et appuis relèvent le plus souvent des parties communes : leur reprise se vote, elle ne s'improvise pas au fil du chantier. Et si l'opération modifie l'aspect extérieur — nouvelles bavettes visibles, garde-corps déporté, appuis remplacés —, cela entre dans le champ de la déclaration préalable déposée pour l'isolation. Dans un secteur protégé, l'enfouissement d'appuis en pierre est un point que l'architecte des Bâtiments de France regarde de près. Ces règles-là se vérifient en mairie, dossier en main, avant de commander les matériaux.

Questions fréquentes

Mon garde-corps était conforme avant l'isolation : dois-je le changer ?

S'il est simplement déposé puis reposé, et qu'aucun niveau de sol n'a été repris, la hauteur de protection est inchangée et il n'y a rien à modifier de ce côté. Ce qui change, c'est sa fixation : platines déportées, ancrages plus longs dans le support, pièce rigide contre la compression de l'isolant. Si en revanche un plancher, un balcon ou une terrasse a été rehaussé, la hauteur doit être remesurée depuis le nouveau sol fini et remise à niveau si elle est descendue sous la valeur exigée.

L'isolant qui épaissit l'allège me permet-il de baisser la hauteur du garde-corps ?

Non, il ne faut pas raisonner ainsi. La tolérance liée à l'épaisseur d'un élément de protection répond à des conditions précises, et un appui en pente posé sur un isolant n'est pas un obstacle qui empêche le basculement. En immeuble, seul le contrôleur technique peut valider ce type d'analyse, sur le texte. En maison, la prudence est de conserver la hauteur de référence.

Faut-il forcément remplacer les appuis de fenêtre existants ?

Pas forcément. Un appui suffisamment saillant peut parfois être conservé et prolongé, ou recouvert d'une bavette débordante avec relevé arrière et retours latéraux. Le critère n'est pas l'état de l'appui mais sa géométrie une fois le nouveau nu en place : ressort-il encore, penche-t-il encore vers l'extérieur, décroche-t-il encore la goutte ? Si la réponse est non sur un seul de ces trois points, il faut le reprendre.

Que faire si l'entreprise n'a rien prévu au devis et refuse de reprendre ?

Il faut d'abord écrire, en décrivant le défaut constaté et non l'opinion qu'on en a : appui sans saillie, coulures, garde-corps mobile. Si le chantier n'est pas réceptionné, les réserves s'inscrivent au procès-verbal et bloquent le solde. S'il l'est, le délai applicable dépend de la nature du désordre, et il court. Une expertise contradictoire ou amiable permet souvent de qualifier le défaut avant toute procédure.

L'isolation par l'extérieur réduit-elle la taille de mes fenêtres ?

Elle ne réduit pas la menuiserie, mais elle réduit le clair de jour perçu si l'isolant remonte dans les tableaux : le mur devient plus épais, l'embrasure plus profonde, et la lumière rasante diminue. C'est une conséquence normale à laquelle on ne remédie qu'en jouant sur l'épaisseur d'isolant en tableau — au prix d'un pont thermique. Ce compromis doit être expliqué avant travaux, pas découvert à la dépose de l'échafaudage. C'est aussi le moment où l'on décide si les menuiseries elles-mêmes sont remplacées, car les reprendre plus tard suppose de rouvrir la façade neuve.
